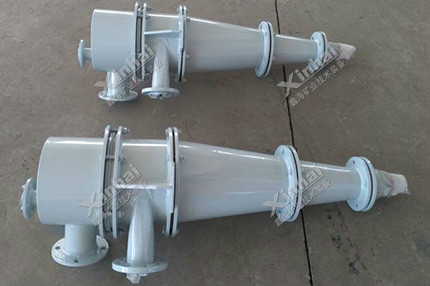

水力旋流器
- 【产品简介】：
- 【生产能力】：
- 【应用范围】：
- 【产品改进】：
一种具有世界先进水平的渐开线方向给料的旋流器。
处理能力≤542m<sup>3</sup>/h
鑫海水力旋流器的工作模式包括：分级、浓缩、脱水、脱泥、除砂、洗涤、超细分级等。
鑫海水力旋流器采用渐开线给料方式，这种渐开线式给料口有利于增大物料的离心力，提高分级效果，大大减轻进料箱的磨损。
优势特点
该水力旋流器的给料口采用渐开线方向给入物料，增大了物料的离心力，提高了分级效果也极大的减轻了进料箱的磨损；
采用渐开线方式，可以减轻物料进入旋流器时因突然发散而产生的紊流，浆体在旋流器内部的运行平稳，从而提高旋流器的分离性能，减轻物料对给矿箱的冲击磨损；
水力旋流器的柱锥段长度比例及溢流管插入深度合理，分级效率更高；
用耐磨橡胶做内衬，使用寿命可延长2-4倍；
结构设计合理，分级指标较高，指标波动较小。
技术参数
| 型号 | 规格 | 处理能力（m3/h) | 分级粒度（μm) | 溢流口直径(mm) | 沉沙口直径(mm) | 入口压力（MPa) |
|---|---|---|---|---|---|---|
| XC II F 150 | 150 | 10 ~23 | 25 ~74 | 30 ~50 | 8~22 | 0.06 ~0.15 |
| XC II F 200 | 200 | 17 ~38 | 28 ~80 | 40 ~65 | 16 ~32 | |
| XC II F 250 | 250 | 24 ~53 | 30 ~82 | 65~100 | 16 ~40 | |
| XC II F 300 | 300 | 40~100 | 36 ~90 | 65~120 | 20 ~40 | |
| XC II F 350 | 350 | 56~118 | 40~100 | 80~120 | 30 ~70 | |
| XC II F 375 | 375 | 74~157 | 42~105 | 90~135 | 30 ~70 | |
| XC II F 450 | 450 | 90~192 | 44~110 | 100~150 | 30 ~70 | |
| XC II F 500 | 500 | 128~300 | 50~115 | 130~220 | 35~100 | |
| XC II F 550 | 550 | 155~368 | 52~120 | 140~240 | 35~100 | |
| XC II F 600 | 600 | 200~468 | 57~125 | 160~260 | 65~110 | |
| XC II F 660 | 660 | 237~524 | 60~130 | 180~280 | 80~150 |
成功案例
某金矿分级过程中，发现分级效果较差，固液分离不明显，因而增加几台水利旋流器。鑫海的分级旋流器设备采用渐开线给料方式，这种渐开线式给料口有利于增大物料的离心力，提高分级效果，大大减轻进料箱的磨损，分级指标较高，指标波动较小。实际应用过程中客户非常满意。
